该系列冷却器集换热器、风机、油箱、滤油器及温控开关等于一体，功能集成、结构紧凑，是专为砼搅拌运输车液压系统而设计，也可用于其它闭式液压系统的冷却。

一、型号说明

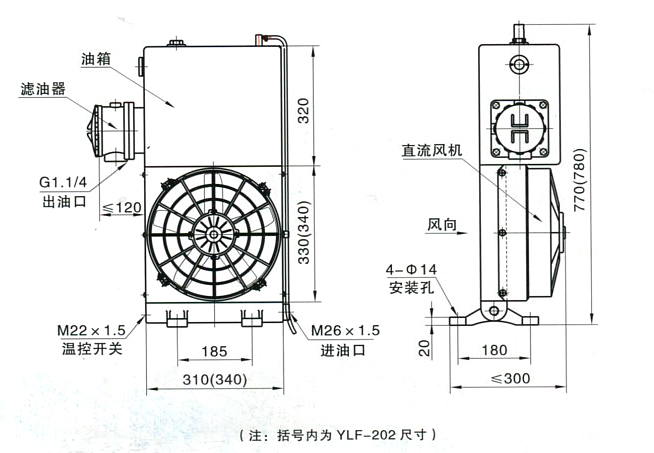

二、结构及尺寸

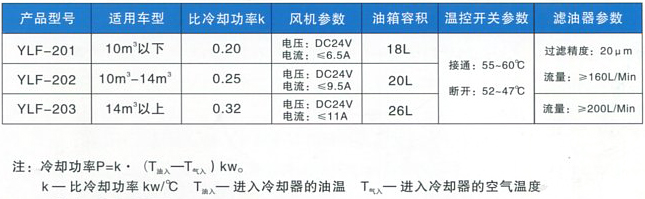

三、技术参数

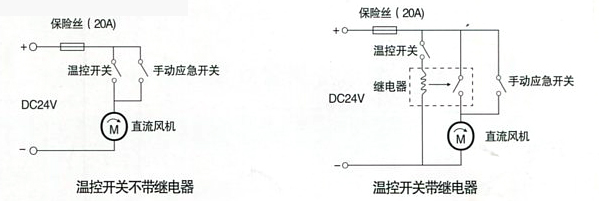

四、电气原理图

五、安装、使用说明

1．冷却器在车上的安装位置，应以保证风扇通风顺畅为原则。建议：最好保持冷却风的流向与车的行驶方向相反。

2．温控开关的安装扭矩不得大于35N·m。过大的安装扭矩会使温控开关的螺纹部分产生较大变形，从而改变开关的接通和断开温度。

3．往油箱中加油时，应尽量排尽系统中空气，并保持油位始终在油标中线附近。加油时，如果不慎将油注入外表的散热片中，会发现滴油淋漓不尽。解决方法是：用汽油清洗油污处。

4．该冷却器所用过滤器为吸油过滤器，为了保持液压油清洁和液压系统供油通畅，应定期更换滤芯。建议：新车使用500小时后第一次更换滤芯，以后每工作2000小时更换一次。但如果发现过滤器上真空表读数超过一0.18bar，则无论是否到期，都应马上更换滤芯。

5．该过滤器内部带有自封阀，更换滤芯时，打开端盖，过滤器会自动切断油路，因此，更换滤芯时不必将系统中油排空，但过滤器内少量存油仍会流出。

6．清洗车辆时，不得将水喷到风扇电机及其它电器零件上，否则，可能造成电器短路，由此带来的问题不在“三包”服务之列。
